Four tunnel à plaques de chaîne

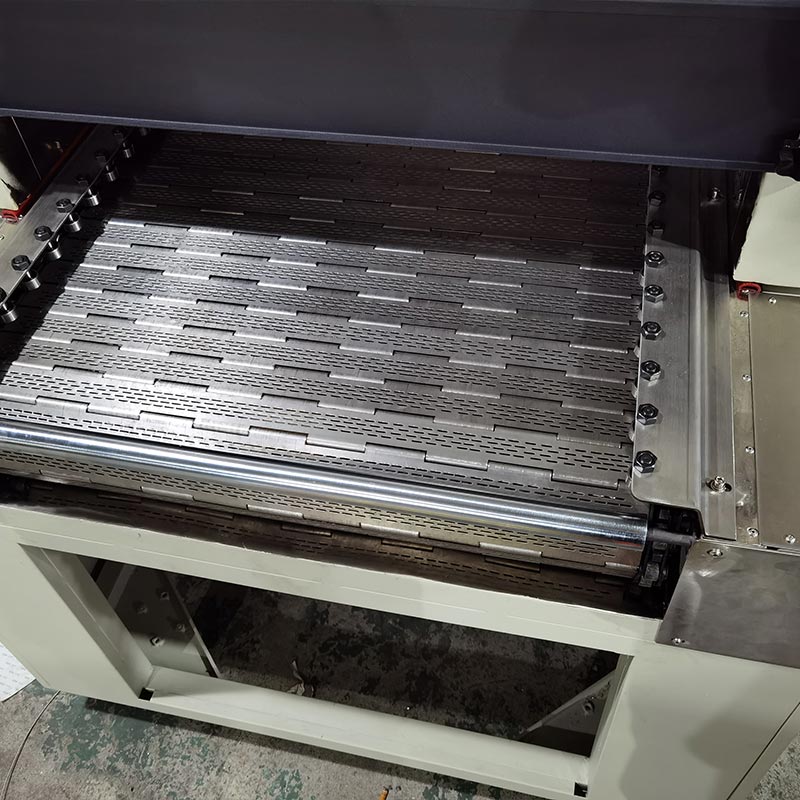

Le four tunnel à plaques de chaîne fabriqué par China Dingfeng est doté d'une poutre principale de transmission à structure unique. En tant que fabricant professionnel, nous utilisons des convertisseurs de fréquence Schininger et des moteurs à engrenages de 0,2 kilowatts pour l'entraînement. Nous avons méticuleusement optimisé chaque point de contact à bord droit des plaques en acier inoxydable SUS. Nous avons installé en pleine longueur rouleaux de support centraux sous la plaque de 625 millimètres de large, ce qui garantit que vos micro-composants peuvent recevoir exactement le même dosage de chaleur de l'entrée à la sortie.

Processus de fabrication

Pour atteindre une uniformité de température de ± 5 °C au sein d’un équipement compact, une technologie complexe de dynamique des fluides est nécessaire. Le four tunnel à plaques de chaîne Dingfeng adopte un système combinant son boîtier haute pression développé indépendamment avec roues multipales à faible bruit. Ce système met sous pression la chaleur générée par les lampes à infrarouge lointain (IR), permettant ainsi au flux d'air descendant pour passer à travers une plaque de distribution poreuse spécialement conçue. La méthode combinée de convection et la pression a été méticuleusement réglée et convient aux résines électroniques, empêchant la formation de croûte en surface tout en assurant un durcissement en profondeur de l'adhésif interne. L'ensemble du processus ne prend que 16 minutes.

Configuration exceptionnelle

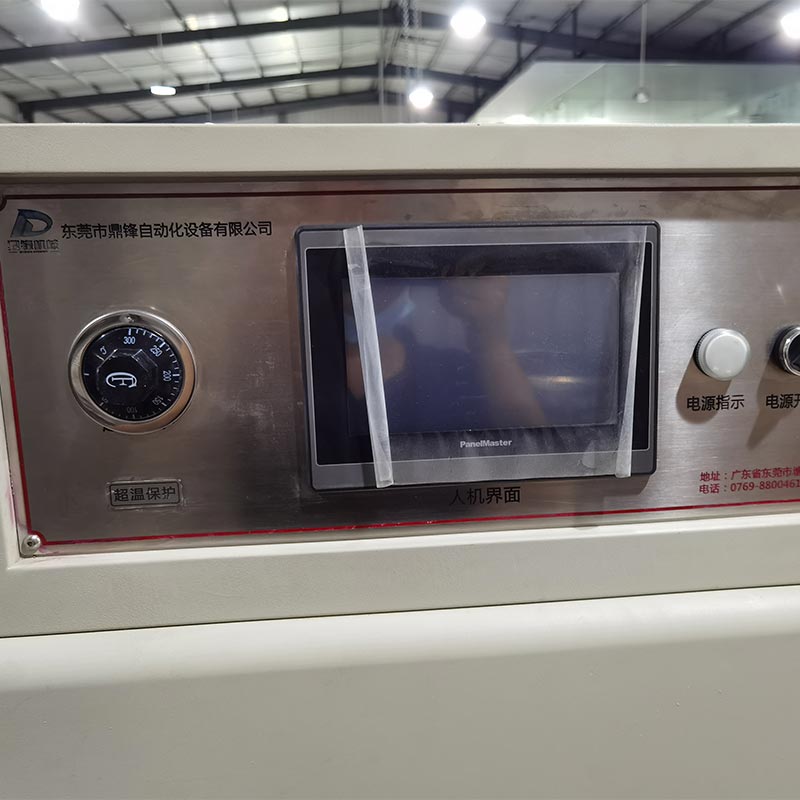

La confiance dans les lignes de production automatisées modernes repose sur les données et la sécurité. Notre four tunnel à plaques de chaîne est équipé d'une interface homme-machine haute définition de 10,2 pouces (écran tactile) et intègre des ports réseau, prenant en charge la connectivité industrielle 4.0. Le système PLC comprend des points de liaison prédéfinis, permettant une contrôle maître-esclave avec votre ligne de production existante.

Conception à triple verrouillage

1. Couvercle de type tige de poussée électrique avec tiges de support mécaniques.
2. Interrupteur de sécurité industrielle de type CZ-93BPG02 sur l'armoire de commande.
3. Dispositif de verrouillage du couvercle chauffant. Si le couvercle est ouvert, l'alimentation sera automatiquement coupée pour garantir que les opérateurs sont entièrement protégés pendant la maintenance ou l’inspection. Principaux paramètres techniques

Foire aux questions

Q1 : Comment la « vitesse linéaire de 1,7 mm/s » profite-t-elle à la fabrication de dosettes de cigarettes électroniques ?

R : À cette vitesse ultra lente et stable, le four Dingfeng offre un temps de « trempage » constant de 16 minutes. C'est critique pour les résines à durcissement lent utilisées dans les dosettes de cigarettes électroniques, car elles permettent à l'adhésif de se déposer et de dégazer avant atteignant sa pleine dureté, éliminant les bulles d'air microscopiques qui provoquent des fuites.

Q2 : La largeur du convoyeur (625 mm) peut-elle être ajustée pour différentes tailles de gabarit ?

R : Oui. Le four tunnel à plaques de chaîne

dispose d'un système de rail de guidage réglable (± 5 mm) pour s'adapter à différentes largeurs de supports. Cette flexibilité, combinée avec notre admission guidée par roulement, garantit que même si vous changez de gamme de produits, le convoyeur gérera votre nouveau gabarits avec la même précision "No-Jam".

Q3 : Qu'est-ce qui rend la conception de votre « ventilateur à volute » meilleure que les ventilateurs axiaux standard ?

R : Les ventilateurs axiaux standard créent souvent de l'air « tourbillonnant » qui peut déplacer les pièces électroniques légères. Notre Volute Personnalisée La conception crée un « Plenum » stable et pressurisé, qui se traduit par un rideau d'air vertical et non turbulent. Ceci fournit le transfert de chaleur le plus uniforme tout en garantissant que vos micro-composants restent exactement là où ils ont été placés la cadène.
