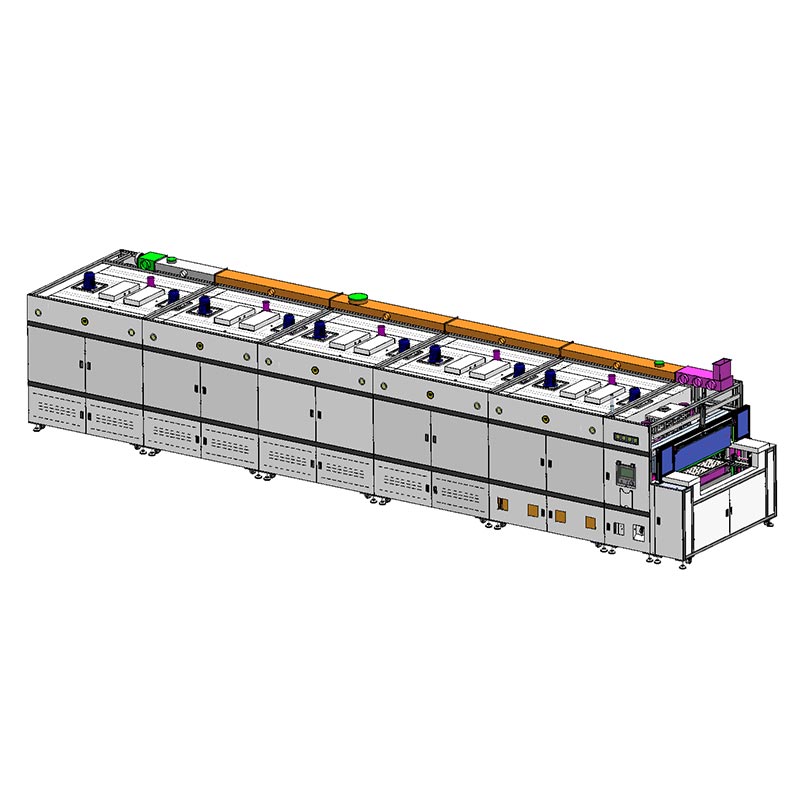

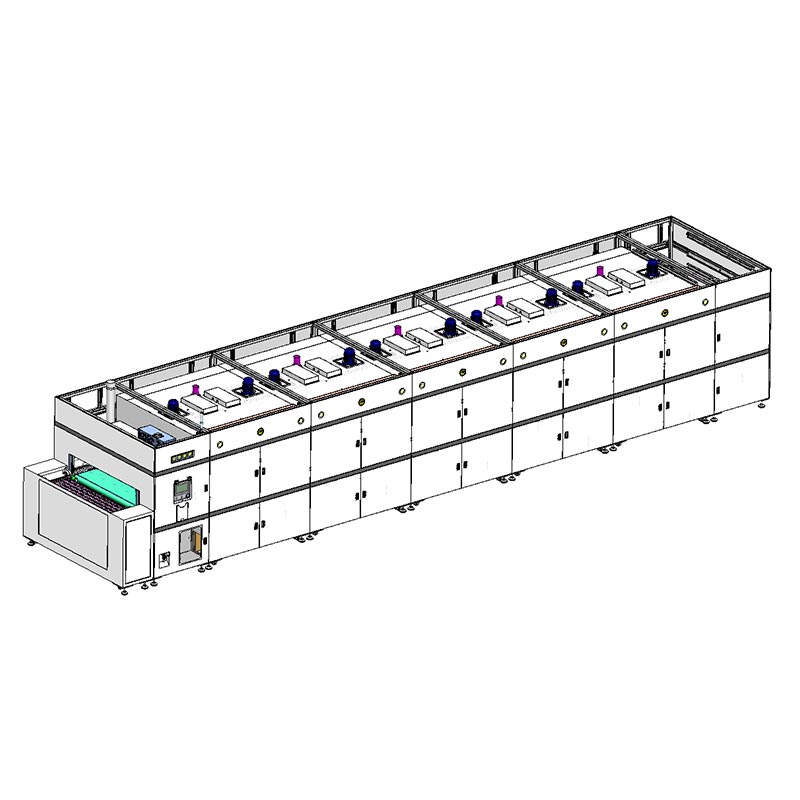

Four de séchage à air chaud et tunnel IR à deux étages

L'étuve de séchage tunnel à air chaud et IR à deux étages de Dingfeng intègre de manière transparente des modules linéaires avec des systèmes pneumatiques pinces pour obtenir une gestion précise des plateaux. Les clients peuvent personnaliser ce système par notre intermédiaire. Le système garantit que les plateaux restent absolument parallèles à l'entrée et à la sortie de la zone de chauffe, évitant ainsi les bourrages ou les produits désalignement. À l'extrémité de déchargement, le système de broches d'alignement à grande vitesse peut corriger le décalage du plateau jusqu'à 20 millimètres en 1 seconde, garantissant ainsi aucun impact sur le temps de fonctionnement de l'ascenseur. Le 1550 millimètres de large La courroie en téflon entraînée par un convertisseur de fréquence et un moteur à couple élevé offre une plage de vitesse ultra-stable de 0,3 à 3. mètres par minute, ce qui convient parfaitement aux substrats de grande taille et aux traitements intensifs.

Intégration intégrée

Ce four de séchage tunnel à air chaud et IR à deux étages est spécialement conçu pour être intégré dans les salles blanches et est équipé avec un système de circulation d'air de purification sous échappement dédié. Chaque section de chauffage est contrôlée par Mitsubishi Modules de température PLC et Delta, atteignant une uniformité de ±3°C. Pour protéger l'environnement stérile du fonctionnement, nous avons intégré des pré-filtres de qualité G4 à chaque entrée d'air frais pour prolonger la durée de vie du filtres à air internes à haute efficacité. De plus, tous les ponts thermiques entre la cavité interne et la coque externe ont été traités avec des matériaux d'isolation avancés pour l'isolation thermique, et l'échappement de refroidissement est centralisé récupéré pour réduire l'impact de la charge thermique sur le système CVC de votre installation.

Pourquoi nous choisir ?

La confiance dans la fabrication de haute technologie repose sur la transparence des données et la sécurité des opérateurs. Notre four de séchage tunnel à air chaud et infrarouge à deux étages est équipé d'un système d'exploitation à double écran. Au point de chargement dans la salle blanche, il y a un écran de 10,2 pouces écran tactile, et un autre dans la partie principale. Ces écrans sont interconnectés pour assurer la sécurité et peuvent afficher informations en temps réel telles que la température du four, la fréquence de la bande transporteuse et le courant de sortie. Il a plein fonctionnalité de téléchargement de données MES, garantissant que chaque lot de produits peut être tracé. Chaque espace est équipé d'un manomètre différentiel intégré, permettant à votre équipe de contrôle qualité de surveiller l'équilibre précis des pressions entre le four et la salle blanche en temps réel. Bien entendu, pour différentes exigences environnementales, nous proposons des services de personnalisation.

Détails des paramètres du produit

Normes de certification

Choisissez Dingfeng, une entreprise leader ayant obtenu la certification ISO 9001. Nous avons la capacité de gérer projets d’énergie thermique complexes et à grande échelle. La série L12950 adopte une structure d'assemblage modulaire, qui facilite une installation rapide sur site et permet une maintenance facile grâce aux portes d'inspection à ouverture latérale. Nous offrez une garantie complète de 12 mois et une garantie de réponse rapide de 2 heures pour votre investissement. De fournir des croquis structurels personnalisés pour intégrer des interfaces de refroidissement par eau secondaires, nous adaptons une double couche de 13 mètres technologie basée sur votre temps de cycle de production spécifique et la disposition de votre usine.

Questions et réponses

Q1 : Comment l'ascenseur de circulation interne peut-il augmenter le retour sur investissement ?

Réponse : L'étuve de séchage tunnel à air chaud et infrarouge à deux étages nécessite une collecte manuelle des plateaux ou des bandes transporteuses externes. Cependant, notre continu l'ascenseur de circulation permet aux plateaux de rester dans un environnement contrôlé et de circuler automatiquement à partir du bas vers le haut. Cela réduit de 50 % le travail manuel et économise de l'espace.

Q2 : Ce séchoir industriel à tunnel à air chaud IR à deux étages peut-il être intégré dans un grade 100/1000 salle blanche ?

Réponse : Bien sûr. Grâce à une filtration d'air frais G4, un flux d'air interne préparé HEPA et un chauffage centralisé dédié système de récupération, il est conçu pour avoir la « zone occupée par la chaleur et les particules » la plus faible possible, ce qui le rend hautement adapté à la fabrication sensible de semi-conducteurs et d’écrans optiques.

Q3 : Que se passera-t-il si les plateaux placés au poste de chargement sont légèrement décentrés ?

Réponse : Nous avons conçu un limiteur de guidage manuel au point de chargement et une goupille de correction à grande vitesse au point de chargement. point de déchargement. Même si les plateaux s'écartent d'environ 20 millimètres, le système s'ajustera automatiquement Placez-les dans la bonne position en 1 seconde, puis entrez dans l'ascenseur, en vous assurant que le "module linéaire" automatique + catcher" ne manque aucune opération de picking.
